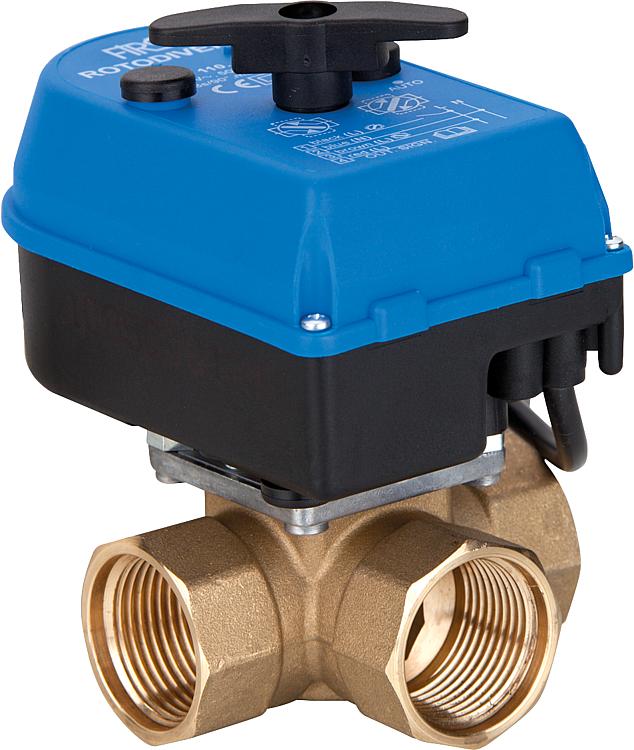

Vanne de commutation Rotodivert-m, type EMV 110-F3L

Moteur d'entraînement compact avec une vanne de commutation à 3 voies en laiton. Pour le montage dans des systèmes de chauffage fermés, comme par exemple du chauffage à la charge d'eau sanitaire ou de la chaudière à gaz au fioul à la chaudière à combustible solide.
• Avec relais pour une commande à 2 points et pour le fonctionnement parallèle de plusieurs entraînements.
• Raccordement extérieur par le câble de raccordement (1 m de long).

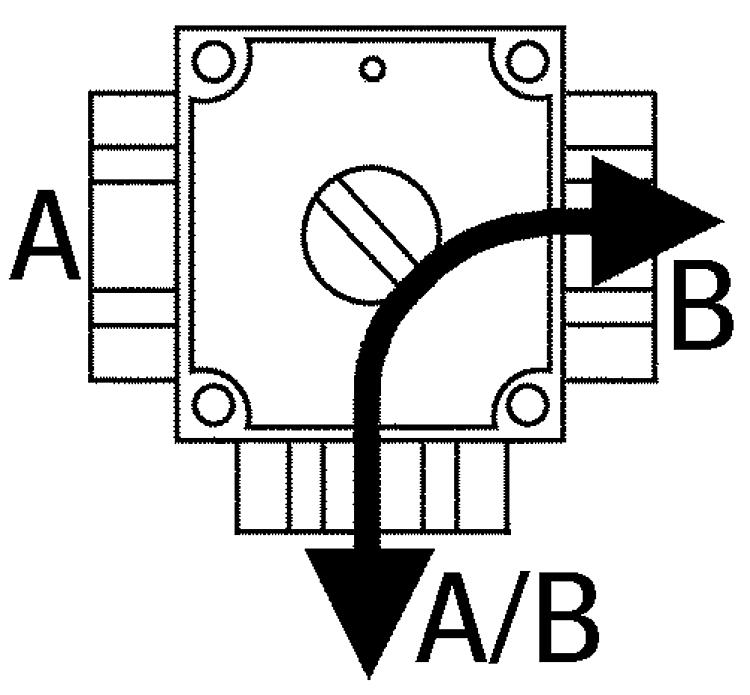

• Signal de fin de course en position B-AB (par ex.)
• Commande manuelle
• Fonction antiblocage : en cas de blocage, le moteur change de sens de marche et tente ainsi de débloquer la situation.

Données techniques du moteur
• Tension nominale : 230 V, 50 Hz / IP44
• Puissance : 9 W en fonctionnement, 5 W à l'arrêt
• Interrupteur de fin de course : 1(1) A, 250 V / 50 Hz
• Temps de réglage pour 90° : 18 s
• Câble de raccordement : 1 m (4x 0,5 mm²)
• Couple : max. 8 Nm
• Température ambiante : 0° à 55°C sans condensation

Données techniques vanne mélangeuse
• Matériau : Laiton
• Joints : Joints toriques, VITON, EPDM
• Pression de service max. : 10 bar
• Pression différentielle : max. 1 bar
• Angle de réglage : 90°
• Température de service : 2 °C à 110 °C
• Taux de fuite : env. 0,2% de Kvs
• Fluide : Eau de chauffage ou mélange d'eau (Glycol max. 50%, pour la protection contre le gel et la corrosion)
