Collecteur de plancher chauffant plastique type 671, DN 25 (1")

• Complétement prémonté
• En plastique spécial, adapté aux utilisations dans le domaine des installations de chauffage et réfrigération

Données techniques :
• Raccord : DN 25 (1") femelle
• Sorties : DN 20 (3/4") mâle
• Distance sorties : 50 mm
• Pression de service max.: 4 bar
• Plage de température : 5°C ... 60°C
• Raccord : M30 x 1,5 (compatible Heimeier)

Se compose de :
• Collecteur de départ avec débitmètres et vannes de réglage de débit incorporés
• Collecteur de retour avec vanne thermostatisable, peut être équiper d'un servomoteur électrothermique
• Extrémités avec purge d'air automatique rapide avec clapet hygroscopique, clapet de purge d'air manuelle, vanne KFE
• Paire de vannes à boisseau sphérique
•Thermomètre numérique à cristaux liquides sur le collecteur de départ et de retour
• Indication autocollante
• Kit de supports de collecteur pour le montage dans le coffret de distribution
• Adaptateur à enficher avec clip de fixation pour la sortie du collecteur
• Gabarit de coupe

Collecteur de départ

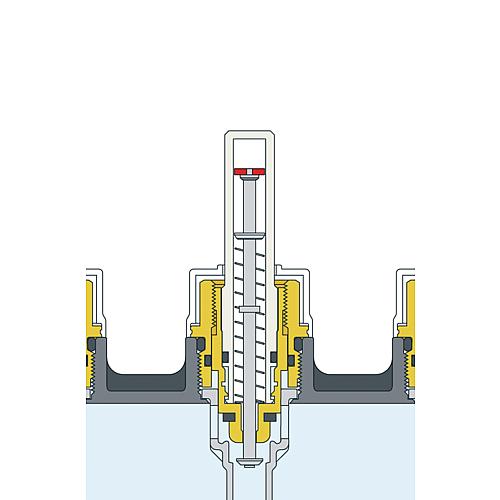

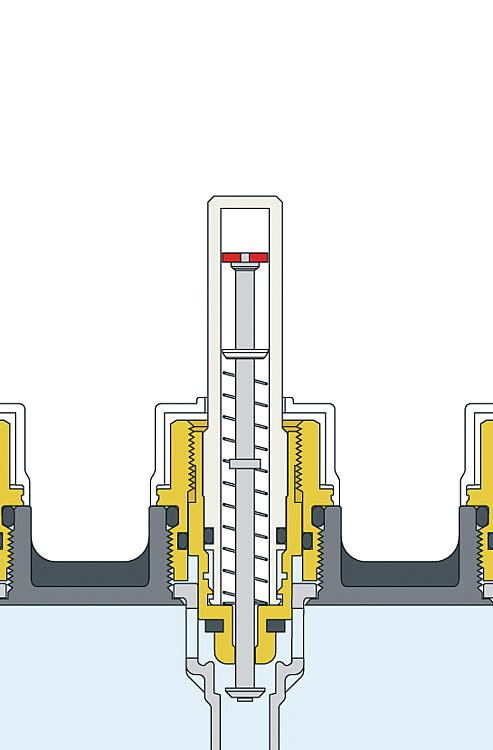

Le collecteur de départ est équipé de débimètre.

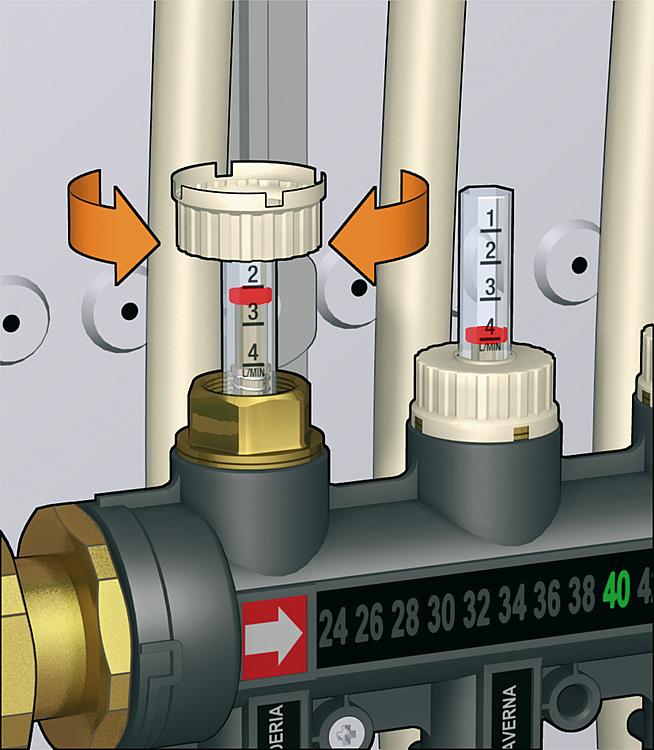

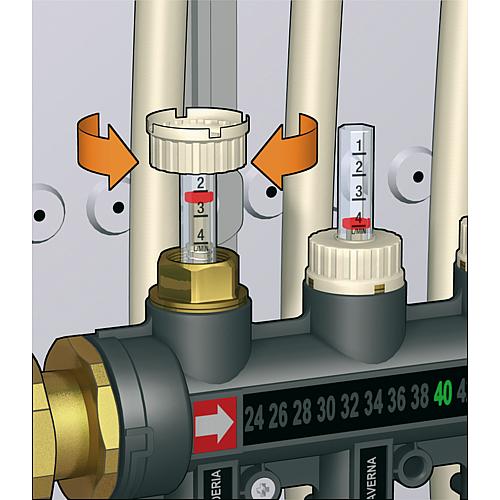

Le débit peut être ainsi réglé, échelle de 1-4 l/min.

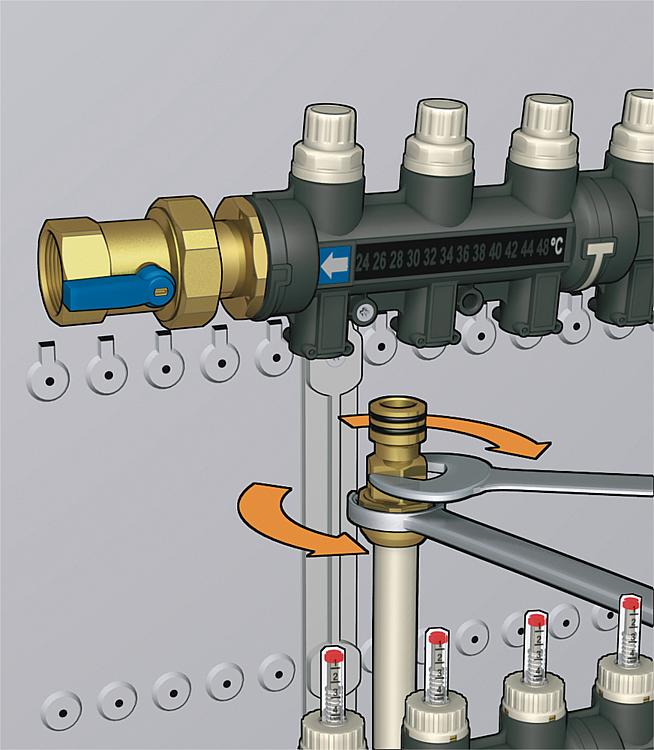

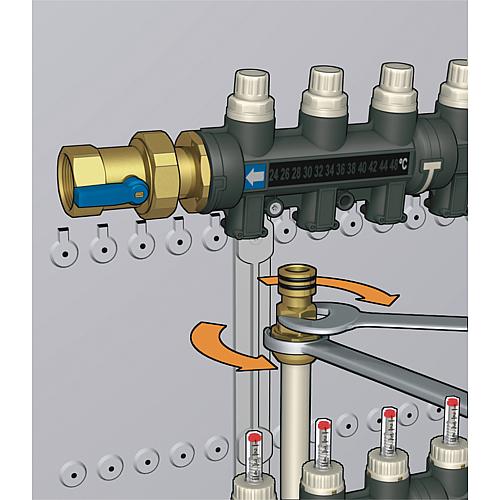

Raccord à enficher à la sortie sur circuit plancher chauffant. Prévu spécialement pour les sorties du collecteur plancher chauffant. Grâce au système de raccordement, le raccord à visser peut être monté avec l'adaptateur en dehors de l'armoire et réinserrer facilement.

Sorties des circuits du sol

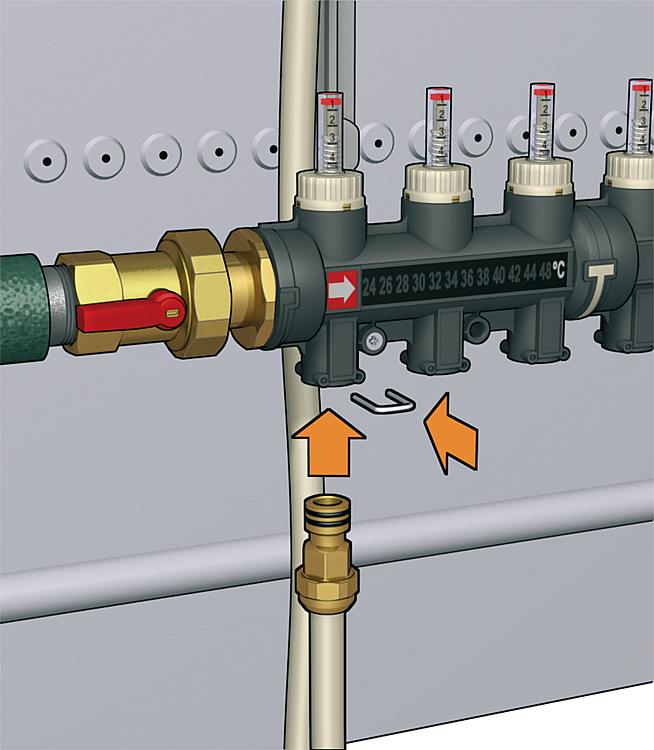

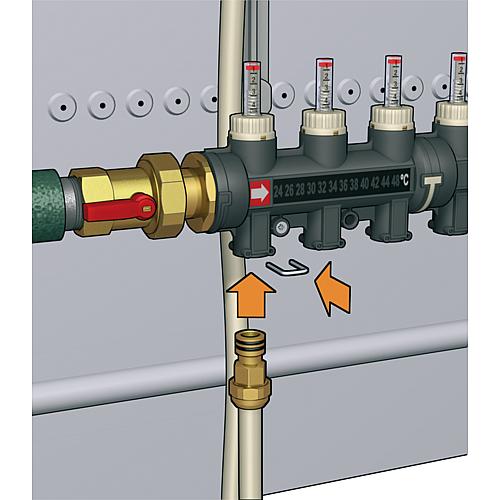

Les raccords de sortie de chaque circuit du sol sont revêtus d'un adaptateur à enficher avec clip d'arrêt.
Grâce à ce système de raccordement spécial, le raccord à vis peut être fixé fermement à l'armoire de distribution du tuyau et être connecté ultérieurement à un thermostat d'ambiance.
