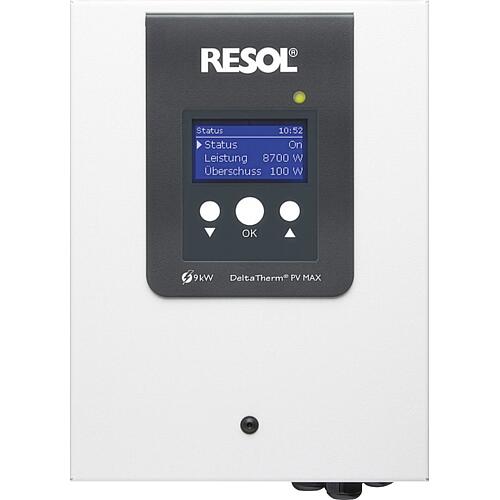

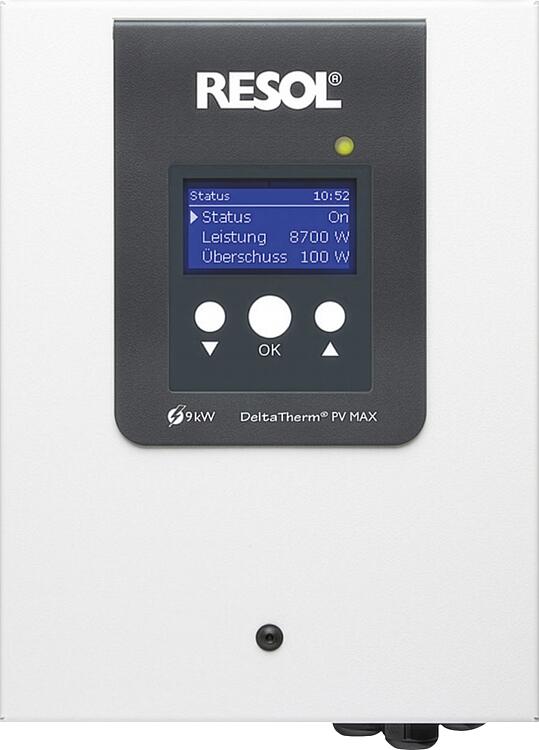

Régulation de chauffage DeltaTherm® PV MAX

• Que ce soit dans une construction neuve ou dans un bâtiment existant, le DeltaTherm® PV MAX combine la technologie « Power-to-Heat » avec la régulation du chauffage. Il détecte de manière fiable l'électricité photovoltaïque excédentaire et détermine la puissance disponible. De plus, il répartit de manière modulée l'électricité disponible sur jusqu'à 3 Résistances électriques d'une puissance totale de 9 000 W, et alimente, selon les besoins, une Pompe à chaleur compatible SG-ready ainsi qu'une borne de recharge pour voiture électrique. Il est également possible de commander de manière modulée des radiateurs électriques équipés d’un Thermostat d’ambiance jusqu’à 9 kW. Des modules d’extension permettent d’activer de nombreuses fonctions optionnelles et de commander des circuits de chauffage mixtes. 2 utilisateurs à puissance constante jusqu’à 30 kW peuvent être commandés via des relais auxiliaires.

• Convient à toutes les installations photovoltaïques raccordées au réseau
• Mise à niveau simple pour les installations photovoltaïques de plus de 20 kW
• Optimisation de l'autoconsommation
• Priorité à l'électricité domestique
• Commande en continu de jusqu’à 3 Résistances électriques
• Commande en continu de chauffages électriques (en alternative)
• Activation d’une Pompe à chaleur
• Activation d’une borne de recharge murale
• Commande de consommateurs externes jusqu’à 30 kW
• Chauffage d’appoint programmé (avec courant du réseau)
• Fonctions optionnelles via des modules d’extension :
- 5 circuits de chauffage mixtes (à partir de la version 2)
- Production d'eau chaude sanitaire (à partir de la version 2)
- Circulation (à partir de la version 2)
- Désinfection thermique (à partir de la version 2)
- Chaudière à combustibles solides
- Échange thermique
• Accès à distance SmartRemote (en option)
• Accès au portail de visualisation VBus.net via LAN

Données techniques :
Capteur DeltaTherm® E
• Entrées : 3 entrées de tension et 3 entrées de courant pour capteurs de courant SW16 (DeltaTherm® E sensor XL : SW24)
• Alimentation : 100-240 V~ (50–60 Hz)
• Type de raccordement : Y
• Veille : < 1 W
• Tension de choc assignée : 1,0 kV
• Interfaces de données : RESOL VBus®
• Fonctions : Appareils de mesure de l'énergie
• Boîtier : plastique, PC (UL 94 V-0)
• Montage : rail DIN dans le tableau de distribution domestique
• Écran : 2 LED de contrôle
• Indice de protection : IP 20 / DIN EN 60529
• Classe de protection : II
• Température ambiante : de 0 °C à 40 °C
• Degré de pollution : 2
• Dimensions : 71 x 90 x 58 mm

DeltaTherm® PV MAX
• Entrées : 5 Sondes de température Pt1000 (dont 2 réversibles en cas d’interrupteurs), 1 entrée analogique pour Grundfos Direct Sensor™ ou Détecteur d´humidité FRH, 1 entrée numérique pour Grundfos Direct Sensor™ ou Détecteur d´humidité FRHd
• Sorties : 3 sorties pour résistances électriques (réglage en continu de la puissance jusqu’à 9 kW), 2 relais basse tension sans potentiel et 2 sorties PWM (réversibles sur 0-10 V)
• Puissance de commutation : 13 A 240 V~ (sortie pour Résistance électrique) ; 0,9 A 30 V ⎓ (Relais sans potentiel)
• Puissance de commutation totale : 3 x 13 A 240 V~
• Alimentation : triphasée avec conducteur de terre (PE) et conducteur neutre (100-240 V~ / 50-60 Hz) (3/N/PE 230 V~, 50 Hz)
• Type de raccordement : X
• Veille : 5,48 W
• Mode de fonctionnement : type 1.B.C
• Tension de choc assignée : 2,5 kV
• Interfaces de données : RESOL® VBus®, emplacement pour carte MicroSD, LAN
• Protocoles de communication : BACnet/IP, Modbus/TCP
• Sortie de courant VBus® : 35 mA
• Fonctions : commande de 3 Résistances électriques, chauffage d'appoint sur secteur, activation d'une Pompe à chaleur / d'une borne de recharge murale, nombreuses fonctions optionnelles, Smart Remote
• Boîtier : tôle d'acier, revêtement par poudrage
• Montage : Montage mural
• Affichage : écran entièrement graphique, LED de contrôle de fonctionnement
• Commande : 3 boutons
• Indice de protection : IP 20 / DIN EN 60529
• Classe de protection : I
• Température ambiante : 0 °C à 40 °C
• Degré de pollution : 2
• Dimensions : 226 x 302 x 84 mm
• Altitude maximale : 2 000 m au-dessus du niveau de la mer
• Humidité relative : 10 à 90 %
• Poids : 4,2 kg
• Contenu de la livraison :
- Régulateur DeltaTherm PV Max
- 3 capteurs Pt1000 (FRP6)
